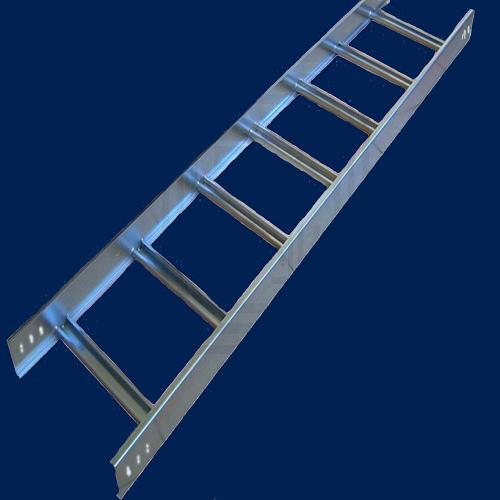

大跨距电缆桥架/钢制电缆桥架/大跨距梯架式桥架

      京达瑞通大跨距电缆桥架,采用梯式或槽式结构,采用首钢优质钢材镀锌加工. 领先的现代化生产流水线,平均2秒钟就可以在下线一根桥架产品. 大跨距电缆桥架长度一般为6米及以上.

性能描述
●要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架
●插孔平时不用时可将防护板拉闭并加铅封锁死．防止了在插口处灰尘和异物的进入
●它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下
●铝合金电缆桥架强度大,结构灵活,重量轻便,施工简单,安装标准,外形美观.
●分接单元额定电流：断路器插接箱额定电流为63～630A； 熔断器插接箱额定电流为50，100，250，400，630A
●适用于多种环境安装使用,可随工艺管道架空敷设;楼板,梁下吊装,室内外墙壁,柱壁,隧道,电缆沟壁上的侧装.
●也可以在露天立柱或者支墩上安装.
●组合式电缆桥架可水平,垂直敷设,可转角,T字型,十字型分支,可调宽,调高,变径.
●组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品
●结构简单、配置灵活、安装方便、形式新颖等特点
●在任意部位、不需要打孔、焊接就可用管引出
●方便工程设计，又方便生产运输、更方便安装施工




注意事项
 ●电缆桥架装置的最大载荷,支撑间距应小于允许载荷和支撑跨距.
●选择电缆桥架的宽度时应留有一定的备用空位,以便为今后增添电缆用.
●当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设.
●电缆桥架水平敷设时,桥架之间的连接头应尽量设置在跨距的1/4处,水平走向的电缆每隔2米左右固定一下,垂直走向的电缆每隔1.5米左右固定一下.
●电缆桥架装置应用可靠接地.如利用桥架做接地干线,应将每层桥架的端部用16mm平方软铜线链接起来,与总接地干线相通,长距离的电缆桥架每隔30~50米接地一次,本厂各连接板的电阻值均小于3~4欧,可保安全使用.
●电缆桥架装置除需屏蔽装保护罩外,在室外安装时应在其顶层加装保护罩,防止日晒雨淋.对如埯焊接安装时,旮件四周的焊缝厚度不得小于母材的厚度,焊口必须防腐处理.





应用范围
●它适用于电压在10千伏以下的电力电缆,以及控制电缆,照明配线等室内,室外架空电缆沟,隧道的敷设.
●工矿能源交通煤炭等大型工业设备的新建以及输电改造等.
